ฉันจะเชื่อมต่อสวิตช์ไฟ 3 แก๊งกับเบรกเกอร์ได้อย่างไร

เฮ้! ในฐานะซัพพลายเออร์สวิตช์ไฟแบบแก๊ง 3 อัน ฉันมักถูกถามถึงวิธีเชื่อมต่ออุปกรณ์เก๋ๆ เหล่านี้กับเซอร์กิตเบรกเกอร์ มันไม่ซับซ้อนอย่างที่คิดในตอนแรก และฉันมาที่นี่เพื่อแนะนำคุณตลอดกระบวนการทีละขั้นตอน

ก่อนอื่น เรามาทำความรู้จักกับสวิตช์ไฟแบบ 3 แก๊งกันก่อน สวิตช์ไฟแบบ 3 แก๊งช่วยให้คุณควบคุมวงจรไฟส่องสว่างสามวงจรแยกกันจากแผ่นสวิตช์เดียว มีประโยชน์อย่างยิ่งในห้องที่คุณมีแหล่งกำเนิดแสงหลายแหล่ง เช่น ห้องนั่งเล่นที่มีไฟเพดาน เชิงเทียนติดผนัง และโคมไฟตั้งโต๊ะ คุณสามารถเปิดหรือปิดแต่ละอันแยกกันได้ ทำให้คุณควบคุมแสงสว่างในพื้นที่ได้มากขึ้น

ตอนนี้ ก่อนที่คุณจะเริ่มงานไฟฟ้าใดๆ ความปลอดภัยเป็นสิ่งสำคัญ ปิดสวิตช์ไฟที่เซอร์กิตเบรกเกอร์ก่อนเริ่มใช้งานทุกครั้ง สิ่งนี้อาจดูชัดเจน แต่คุณจะแปลกใจที่มีคนลืมขั้นตอนสำคัญนี้ไปกี่คน ไม่อยากตกใจใช่ไหม? ดังนั้น ให้คว้าแผงเซอร์กิตเบรกเกอร์ของคุณ ค้นหาเบรกเกอร์ที่ควบคุมพื้นที่ที่คุณจะทำงาน แล้วพลิกไปที่ตำแหน่ง "ปิด"

เมื่อไฟฟ้าดับแล้ว ก็ถึงเวลารวบรวมเครื่องมือของคุณ คุณจะต้องมีสิ่งพื้นฐานบางอย่าง: ไขควง (ทั้งหัวแบนและหัวแฉก) ที่ปอกสายไฟ และเทปพันสายไฟ เครื่องมือเหล่านี้จะช่วยคุณในกระบวนการติดตั้ง

เริ่มต้นด้วยการถอดสวิตช์เก่าออกถ้ามี ใช้ไขควงของคุณเพื่อถอดสกรูที่ยึดฝาครอบแผ่นสวิตช์ออก เมื่อปิดฝาครอบแล้ว คุณจะเห็นสวิตช์เอง คลายเกลียวสวิตช์ออกจากกล่องไฟฟ้าแล้วดึงออกอย่างระมัดระวัง คุณจะสังเกตเห็นสายไฟจำนวนหนึ่งเชื่อมต่อกับสวิตช์ ถ่ายภาพหรือทำแผนภาพแสดงวิธีเชื่อมต่อสายไฟ วิธีนี้จะเป็นประโยชน์เมื่อคุณติดตั้งสวิตช์ไฟแบบ 3 แก๊งใหม่

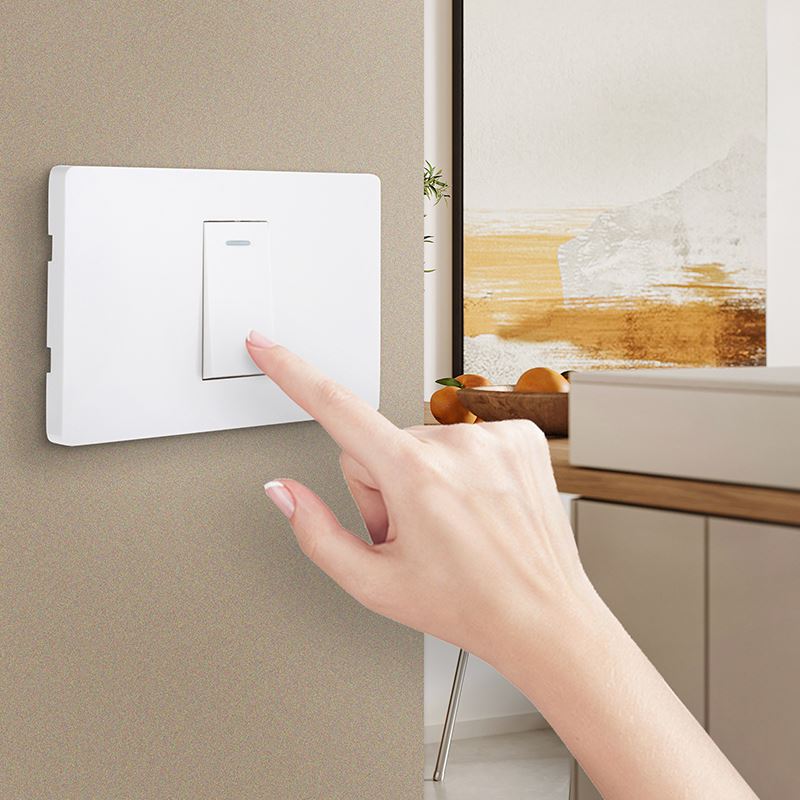

มาดูสวิตช์ไฟ 3 แก๊งค์แบบใหม่กัน มีหลายประเภทให้เลือก เช่นสวิตช์หรี่ไฟอัจฉริยะ 3 แก๊งซึ่งช่วยให้คุณปรับความสว่างของไฟได้สวิตช์อัจฉริยะ 3 แก๊ง 2 ทางซึ่งเหมาะอย่างยิ่งสำหรับการควบคุมไฟจากสถานที่ที่แตกต่างกันสองแห่ง และสวิตช์ไฟระดับกลาง 3 แก๊งซึ่งใช้ในการจัดแสงที่ซับซ้อนมากขึ้น

ก่อนที่คุณจะเริ่มเชื่อมต่อสายไฟ ตรวจสอบให้แน่ใจว่าคุณเข้าใจแผนภาพการเดินสายไฟที่มาพร้อมกับสวิตช์ของคุณ สวิตช์ที่ต่างกันอาจมีรูปแบบการเดินสายที่แตกต่างกันเล็กน้อย ดังนั้นการปฏิบัติตามคำแนะนำอย่างระมัดระวังจึงเป็นสิ่งสำคัญ

โดยทั่วไป คุณจะมีสายไฟสามประเภทหลัก: สายไฟร้อน, สายนิวทรัล และสายกราวด์ ลวดร้อนมักจะเป็นสีดำหรือสีแดงและนำกระแสไฟฟ้า เส้นลวดที่เป็นกลางมักเป็นสีขาวและเป็นเส้นทางย้อนกลับสำหรับกระแสไฟ สายกราวด์มักเป็นสีเขียวหรือทองแดงเปลือย และใช้เพื่อความปลอดภัย

เริ่มจากลวดร้อนกันก่อน คุณจะต้องเชื่อมต่อสายไฟร้อนจากกล่องไฟเข้ากับขั้วต่อทั่วไปบนสวิตช์ เทอร์มินัลทั่วไปมักจะมีเครื่องหมายสีอื่นหรือมีป้ายกำกับ "COM" ใช้ที่ปอกสายไฟเพื่อเอาฉนวนประมาณ 3/4 นิ้วออกจากปลายลวดร้อน จากนั้นพันรอบสกรูบนขั้วต่อทั่วไปแล้วขันสกรูให้แน่นด้วยไขควง

ต่อไป คุณจะต้องเชื่อมต่อสายไฟสำหรับวงจรไฟส่องสว่างทั้งสามวงจร สายไฟเหล่านี้มักจะมีสีแตกต่างกันเพื่อระบุว่าเป็นของวงจรใด เชื่อมต่อสายไฟแต่ละเส้นเข้ากับขั้วต่ออื่นบนสวิตช์ อีกครั้ง ให้ใช้ที่ปอกสายไฟเพื่อถอดฉนวนออกแล้วพันสายไฟรอบสกรู จากนั้นขันให้แน่น

โดยปกติแล้วสายไฟที่เป็นกลางจะเชื่อมต่อเข้าด้วยกันเป็นมัดในกล่องไฟฟ้า คุณอาจจำเป็นต้องใช้น็อตลวดเพื่อเชื่อมต่อสายไฟที่เป็นกลางจากสวิตช์ไปยังมัดที่เป็นกลางที่มีอยู่ เพียงตรวจสอบให้แน่ใจว่าสายไฟเชื่อมต่ออย่างแน่นหนาและไม่มีเกลียวหลวม

สุดท้ายให้ต่อสายดิน ควรต่อสายดินจากกล่องไฟเข้ากับสกรูกราวด์สีเขียวบนสวิตช์ นี่เป็นเส้นทางที่ปลอดภัยสำหรับความผิดพลาดทางไฟฟ้าที่จะลงกราวด์

เมื่อต่อสายไฟทั้งหมดแล้ว ให้ดันสวิตช์กลับเข้าไปในกล่องไฟอย่างระมัดระวัง ตรวจสอบให้แน่ใจว่าสายไฟได้รับการจัดวางอย่างเรียบร้อย และไม่บีบหรือหักงอ จากนั้นใช้ไขควงติดสวิตช์เข้ากับกล่องไฟ

ใส่ฝาครอบแผ่นสวิตช์กลับเข้าไปแล้วขันสกรูให้แน่น ตอนนี้ถึงเวลาเปิดเครื่องอีกครั้งที่เซอร์กิตเบรกเกอร์ พลิกเบรกเกอร์ไปที่ตำแหน่ง "เปิด" และทดสอบสวิตช์ของคุณ หากทุกอย่างทำงานถูกต้อง คุณควรเปิดและปิดวงจรไฟส่องสว่างทั้ง 3 วงจรแยกกันได้

หากคุณประสบปัญหาใดๆ เช่น ไฟไม่ติดหรือสวิตช์ไม่ทำงาน อย่าเพิ่งตกใจ ตรวจสอบการเชื่อมต่อสายไฟของคุณอีกครั้งเพื่อให้แน่ใจว่าทุกอย่างปลอดภัย คุณอาจต้องการย้อนกลับไปดูแผนภาพการเดินสายไฟที่มาพร้อมกับสวิตช์ของคุณ

ในฐานะซัพพลายเออร์สวิตช์ไฟแบบแก๊ง 3 ชุด ฉันรู้ว่าสวิตช์เหล่านี้สามารถเพิ่มประสิทธิภาพการทำงานและความสะดวกสบายของระบบไฟส่องสว่างของคุณได้อย่างแท้จริง ไม่ว่าคุณกำลังมองหาสวิตช์เปิด/ปิดธรรมดาหรือสวิตช์อัจฉริยะขั้นสูง เราก็มีตัวเลือกมากมายให้เลือก

หากคุณสนใจซื้อสวิตช์ไฟแบบ 3 แก๊งของเรา หรือมีคำถามใดๆ เกี่ยวกับการติดตั้งหรือข้อมูลจำเพาะของผลิตภัณฑ์ โปรดติดต่อเราได้เลย เราพร้อมช่วยเหลือคุณในทุกความต้องการด้านแสงสว่าง

โดยสรุป การเชื่อมต่อสวิตช์ไฟแบบ 3 แก๊งเข้ากับเบรกเกอร์เป็นกระบวนการที่ค่อนข้างตรงไปตรงมาตราบใดที่คุณปฏิบัติตามหลักเกณฑ์ด้านความปลอดภัยและคำแนะนำในการเดินสายไฟ ด้วยเวลาและความพยายามเพียงเล็กน้อย คุณก็จะมีระบบควบคุมแสงสว่างที่ปรับปรุงใหม่ในบ้านหรือที่ทำงานของคุณได้
